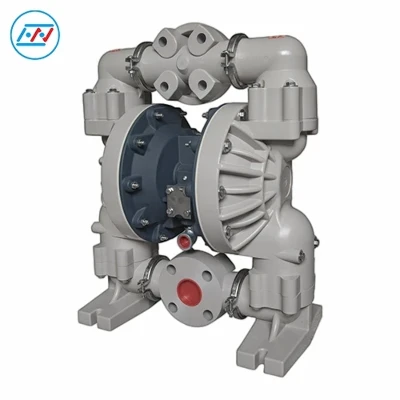

משאבת הסרעפת המופעלת באוויר מברזל יצוק משתמשת באוויר דחוס כדי להחזיר דיאפרגמות גמישות כפולות בתוך תאי דיור כבדים-של ברזל יצוק. חלוקת אוויר מתחלפת באמצעות שסתום סליל חיצוני או פנימי מעביר את הלחץ מחדר אחד למשנהו, ויוצר תנועות יניקה ועקירה חיוביות לסירוגין.
יתרונות ליבה
• עצור-שסתום אוויר חופשי: ללא-הקרדה, מערכת הפצת אוויר-מופעלת על ידי טייס מבטלת הקפאת-בלוקים מרכזיים ועיכוב-אמצע מחזור בפעילות-בלחץ נמוך.
• מבנה ברזל יצוק חזק: חוזק מתיחה גבוה באפור או ברזל יצוק חיצוני מספק עמידות גבוהה בפני פגיעות וקשיחות מבנית תחת מחזורי תעשייה מתמשכים-בלחץ גבוה.
• יכולת ראש מת-: המשאבה נעצרת בבטחה מול שסתום פריקה סגור ללא עומס תרמי, נזק למשאבה או עליות לחץ, וממשיכה לפעול באופן אוטומטי כאשר הקו נפתח.
• גזירה-טיפול בנוזלים רגישים: פעולת גזירה עדינה,-נמוכה מונעת הרס של-תחליבים רגישים לגזירה, פולימרים ונוזלי דליל גזירה-.
טיפול במדיה טיפוסית
• שמנים על בסיס נפט-, דיזל, חומרי סיכה ונוזלים הידראוליים
• צבעים, לכות וציפויים תעשייתיים על בסיס-ממיסים
• בוצת שפכים תעשייתית, תמיסות כבדות ופיזור פחמן שחור
• דבקים, שרפים ותוספים כימיים גולמיים
תעשיות טיפוסיות
• מפעלי ייצור והרכבת רכב
• מכונות ומתקני הטבעת מתכת
• פעולות הדפסה מסחרית וערבוב דיו
• מפעלי טיפול בשפכים ועיבוד כימי
בחירת מוצר ומפרטים טכניים
בחר את תצורת המשאבה שלך בהתבסס על דרישות הזרימה, צמיגות הנוזל ולחץ האחורי של המערכת-. תצורות סטנדרטיות משתמשות בבתי ברזל רקיעים בשילוב עם אלסטומר או PTFE.
|
סדרת דגמים |
גודל יציאה |
קצב זרימה מקסימלי |
לחץ פריקה מקסימלי |
גודל מוצק מרבי |
חומר דיור |
אפשרויות דיאפרגמה |
|
CI-15 |
1.5 אינץ' |
100 GPM (378 LPM) |
125 PSI (8.6 בר) |
0.25 אינץ' (6.3 מ"מ) |
ברזל יצוק רקיע |
PTFE, Santoprene, Buna-N, Viton |
|
CI-20 |
2.0 אינץ' |
170 GPM (643 LPM) |
125 PSI (8.6 בר) |
0.31 אינץ' (8.0 מ"מ) |
ברזל יצוק רקיע |
PTFE, Santoprene, Buna-N, Viton |
|
CI-30 |
3.0 אינץ' |
275 GPM (1040 LPM) |
125 PSI (8.6 בר) |
0.38 אינץ' (9.5 מ"מ) |
ברזל יצוק רקיע |
PTFE, Santoprene, Buna-N, Viton |
הערה: לחץ אוויר הפעלה נע בין 20 ל-125 PSI. מגבלות טמפרטורת הפעולה של הנוזל תלויות אך ורק בבחירת האלסטומר (למשל, PTFE עד 220 מעלות F / 104 מעלות).
הנחיות ליישום
עבור נוזלים העולים על 5,000 cP, הפחיתו את מהירות המשאבה (מהלומות לדקה) ובחרו הגדרות יניקה מוצפות כדי למנוע חילופין ולהבטיח כדור-תקין בדוק את הישיבה.
בעת שאיבת תמיסות חלקיקים שוחקים, חבר בתי ברזל יצוק עם מושבי שסתומים מוקשחים וסרעפות אלסטומריות עמידות-שחיקה (Santoprene או Hytrel) כדי להאריך את מרווחי השירות.
זיזי הארקה משולבים בכל בית ברזל יצוק. הארק את המשאבה בצורה מאובטחת במתקני ATEX או-מתקנים מסוכנים כדי לפזר הצטברות חשמל סטטי במהלך העברת ממסים נדיפים.
ייצור ואימות איכות
עקיבות חומר:בתי ברזל יצוק נוצקים מחום מוסמך עם דוחות בדיקת טחנה מתועדים (MTRs) המאמתים את הרכב הכימי ואת ספי חוזק המתיחה.
דיוק עיבוד:מרכז קעמום אופקי ב-CNC מרכז נתיבי נוזלים במכונה ופניות הרכבה של סעפת לפי סובלנות הדוקה, מה שמבטיח -אטמי אטמים ללא דליפות תחת קוצים בלחץ.
בדיקה הידרוסטטית ופנאומטית:כל משאבה מורכבת עוברת 100% בדיקות מפעל:
• בדיקה הידרוסטטית בלחץ עבודה פי 1.5 על בתי יציקה.
• בדיקת לחץ ראש יבש-ומת- באמצעות אוויר דחוס כדי לאמת את יעילות הסטת שסתום האוויר ולבדוק- את מושב השסתום.
הגנה על פני השטח:משטחים חיצוניים מטופלים בציפוי אבקת אפוקסי עמיד בפני-קורוזיה או פריימר תעשייתי כדי לעמוד בכימיקלים קורוזיביים לשטיפה ולחות אטמוספרית של הצמח.
תמיכה ברכש ושרשרת אספקה
זמינות חלקי חילוף:ערכות בנייה מחדש סטנדרטיות (דיאפרגמות, כדורים, מושבי שסתומים וטבעות O-) מצויות במחסנים אזוריים כדי לתמוך בתחזוקה מתוכננת של מפעל עם אפס צבר.
שילוב OEM מותאם אישית:תצורות יציאות (אוגני ANSI, חוטי NPT או BSP) ועיטורי אלסטומרים מיוחדים זמינים עבור בוני ציוד ואורזי החלקה.
חבילת תיעוד:כל משלוח כולל שרטוטי הרכבה מאושרים, רשימות תקלות לחלקים, הצהרות תאימות ל-ATEX ודוחות בדיקת חומרים (לפי דרישה).
שאלות נפוצות
ש: האם משאבת AODD מברזל יצוק יכולה להתייבש מבלי לפגוע ברכיבים הפנימיים?
ת: כן. המשאבה סובלת ריצה יבשה ללא הגבלת זמן מבלי ליצור הצטברות חום חיכוך, כשל באיטום או שריפת מנוע, בתנאי שאספקת האוויר נקייה ומשומנת.
ש: מהי מעלית היניקה היבשה המקסימלית עבור דגם ברזל יצוק בגודל 2 אינץ'?
ת: דגם ה-2 אינץ' הסטנדרטי מספק הרמת יניקה יבשה של כ-15 עד 18 רגל (4.5 עד 5.5 מטר) כאשר הוא מצויד בדיאפרגמות PTFE גמישות או אלסטומר במצב טוב. עילוי פריים רטוב מגיע עד 25 רגל.
ש: איך ברזל יצוק בהשוואה לאלומיניום או נירוסטה להעברת ממס?
ת: ברזל יצוק מספק קשיחות מבנית מעולה ועמידות בפני שקעים בהשוואה לאלומיניום, יחד עם עלויות חומר נמוכות יותר מפלדת אל חלד 316. הוא אידיאלי עבור ממיסים pH נייטרליים שאינם-קורוזיביים, שמנים כבדים ונגזרות נפט.
ש: מה גורם לעצירת שסתום האוויר וכיצד מונעים זאת?
ת: עצירה נובעת בדרך כלל מלחות או זיהום חלקיקים בקווי אוויר דחוס. התקנת מסנן אוויר 5 מיקרון ווסת/סיכה (FRL) ישירות במעלה הזרם של כניסת האוויר מבטלת עיבוי לחות ומבטיחה הפעלת שסתום רציפה.
ש: האם ערכות תיקון ניתנות להחלפה בגדלים שונים של משאבות?
ת: לא. ערכות בנייה מחדש הן ספציפיות בהחלט לגודל המשאבה (CI-15, CI-20, CI-30) ולדרגת החומר האלסטומר. יש להתייחס תמיד למספר הסידורי של המשאבה המוטבע על לוחית הנתונים בעת הזמנת חלקי חילוף.
ש: אילו אישורים כלולות במשלוחים תעשייתיים?
ת: יחידות נשלחות בתקן עם תעודות בדיקה של יצרן, מדריכים תפעוליים ותיעוד תאימות. יש לציין אישור ATEX לאטמוספרות נפיצות בעת הצעת המחיר.
בקש הצעת מחיר טכנית / ייעוץ הנדסי
הנדסת לולאת העברת נוזלים או ניהול מלאי MRO במפעל? שתף את הפרמטרים התפעוליים המדויקים שלך להצעה טכנית מהירה:
• סוג נוזל וצמיגות: (למשל, פסולת שמן, 1200 cP)
• קצב זרימה נדרש: (GPM או LPM)
• העדפת חיבור יציאה: (NPT, BSP או ANSI Flange)
• היקף שנתי משוער / ציר זמן של פרויקט:
[כפתור: שלח בקשה טכנית / בקשת הצעת מחיר]
