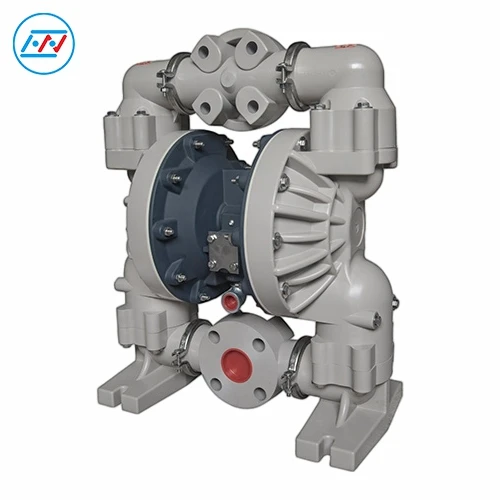

משאבת העברת דיאפרגמה תעשייתית-בדרגה תעשייתית משתמשת בסרעפות אלסטומריות הדדיות בתוך בית SS304 או SS316L מעובד במדויק כדי להעביר נוזלים רגישים קורוזיביים, צמיגים או גזעים- ללא אטמים סיבוביים מכניים.
עקרון עבודה:אוויר דחוס (או כונן חשמלי) מלחיץ לסירוגין תאי נוזל כפולים. כאשר דיאפרגמה אחת נוטפת פנימה כדי לפרוק חומר, הסרעפת הנגדית נסוגה כדי לשאוב נוזל פנימה, מסונכרנת על ידי שסתומי סימון פנימיים (כדורים ומושבים) כדי לשמור על זרימה רציפה -מוחלשת.
יתרונות ליבה:
בנייה ללא אטם: מבטל נקודות דליפה של אטם מכאני, מונע פליטות מסוכנות במהלך העברת ממס נדיף.
יכולת ריצה- יבשה: פועלת יבשה ללא נזק לרכיבים פנימיים אם קווי היניקה מתרוקנים.
זרימה ולחץ משתנים: מכוונן את הפלט באופן דינמי על ידי ויסות אספקת אוויר או הגבלת שסתום פריקה מבלי לעכב את המנוע.
גזירה-טיפול רגיש: פרופיל מהירות פנימי נמוך משמר את השלמות המבנית של פולימרים, תחליבים ומרקים סלולריים.
מדיה טיפוסית:חומצות/אלקליות מרוכזות, ממיסים אורגניים, פסולת שמנים, דיו להדפסה, תחליבים פולימרים וסירופים ברמת מזון-.
תעשיות טיפוסיות:עיבוד כימי, טיפול בשפכים, גימור משטחים/אלקטרו, ייצור צבע וציפוי ומערכות עזר פרמצבטיות.
בחירת מוצר ופרמטרים טכניים
בחירה בתצורת המשאבה הנכונה מונעת התנפחות מוקדמת של האלסטומר וקוויטציה הידראולית. סקור את מעטפת התפעול הבסיסית להלן:
|
סדרת דגמים |
גודל יציאה (כניסה/יציאה) |
מקסימום קצב זרימה |
מקסימום לחץ עבודה |
מקסימום מעבר מוצק |
אפשרויות חומר רטוב |
|
ST-25 (1 אינץ') |
1 אינץ' ANSI / BSP |
160 LPM (42 GPM) |
8.3 בר (120 PSI) |
3.2 מ"מ |
SS304, SS316L |
|
ST-40 (1.5 אינץ') |
1.5 אינץ' ANSI / BSP |
340 LPM (90 GPM) |
8.3 בר (120 PSI) |
4.8 מ"מ |
SS304, SS316L |
|
ST-50 (2 אינץ') |
2 אינץ' ANSI / BSP |
568 LPM (150 GPM) |
8.3 בר (120 PSI) |
6.4 מ"מ |
SS304, SS316L |
מטריצת בחירת אלסטומר:
• PTFE / טפלון: עמידות כימית מקסימלית; אידיאלי עבור חומצות חזקות, ממיסים הלוגניים, וארומטים אגרסיביים.
• ויטון (FKM): עמידות בטמפרטורה גבוהה עד 120 מעלות; מתאים לפחמימנים ונגזרות נפט.
• EPDM: חסכוני-לפתרון פולארי
שיקול דעת ושדה-מקרי שימוש מוכחים
התאמת כימיה של נוזלים למטלורגיית משאבה קובעת את חיי השירות. להלן פריסות-מוכחות בשטח התואמות לסביבות תפעוליות ספציפיות:
סביבות חומציות ומאכלות:חלקים מורטבים SS316L פסיביים בשילוב עם דיאפרגמות PTFE מונעים קורוזיה בין-גרגירית בעת טיפול ב-30% חומצה הידרוכלורית או כלוריד ברזל.
אזורים מסוכנים ודליקים:אפשרויות גוף מנירוסטה מוליכות משלבות זיז הארקה משולב, המפיג בבטחה מטענים של חשמל סטטי במהלך פריקת ממסים מסוג Class I, Div 1.
העברות-בצמיגות גבוהה:תדרים איטיים יותר בדגמי יציאות גדולים יותר (2 אינץ' ומעלה) שומרים על יעילות נפח בעת הזזת נוזלים עד 10,000 cps, כגון שרפים ודבקים.
ייצור ואבטחת איכות
מהימנות נובעת מבקרה קפדנית מתכתית ודיוק ממדים על רצפת המפעל:
יציקה ועיבוד שבבי:
גופי המשאבה משתמשים ביציקת השקעה (תהליך שעווה שאבד-) ב-SS316L כדי למנוע נקבוביות, ולאחר מכן כרסום CNC כדי לשמור על סובלנות פנימית הדוקה על תאי הנוזלים.
גימור פני השטח:
גימור תעשייתי סטנדרטי (Ra<= 3.2 um); electro-polished hygienic variants available (Ra <= 0.4 um) for cleanroom or pharmaceutical utility lines.
בדיקות מפעל:
כל יחידה מורכבת עוברת בדיקות הידרו-סטטיות בלחץ מדורג של פי 1.5 ואימות ביצועים-יבש לפני האריזה.
הסמכות:
תאימות לתקן ייצור ISO 9001; דגמים מאושרים ATEX Zone 1/2 זמינים לפי בקשה.
הערכת ספקים ורכש
בעת רכישת משאבות תעשייתיות לקווי ייצור-מתמשכים, שקול את מסגרת הייצור שלנו:
זמני אספקה:דגמי קטלוג סטנדרטיים נשלחים תוך 7 עד 10 ימי עסקים. חיבורי אוגן מותאמים אישית (DIN/JIS) או תיקון אלסטומרי מיוחד דורשים 15 ימי עסקים.
זמינות חלקי חילוף:פריטי שחיקה קריטיים (דיאפרגמות, כדורי בדיקה, מושבי שסתומים) מצוידים במלאי מקומי למשלוח מיידי, תוך צמצום זמן ההשבתה של המפעל.
יכולת מעקב:דוחות בדיקת חומרים (MTRs) מסופקים לפי EN 10204 3.1 על פי בקשה לאימות הרכב כימי של יציקות נירוסטה.
החלטות רכישה והנחיות הצעה
כדי להבטיח הצעה טכנית מדויקת והצעת מחיר, כלול את הפרמטרים הבאים בפנייתך:
שם נוזל וריכוז:(למשל, 50% נתרן הידרוקסיד ב-40 מעלות).
קצב זרימה וראש נדרשים:יעד LPM/GPM וראש דינמי כולל (מטרים או סרגל).
צמיגות ומשקל סגולי:עובי ומשקל הנוזל ביחס למים.
זמינות מקור מתח:אוויר דחוס CFM/זמינות לחץ או דרישות אספקת חשמל.
תקן חיבור:ANSI 150#, BSP, NPT, או אביזרי מהדק סניטריים.
שאלות נפוצות
ש: האם משאבת נירוסטה זו יכולה להתמודד עם נוזלים המכילים מוצקים מרחפים?
ת: כן. עיצוב הכדור-מאפשר מעבר מוצק עד לסף של גודל הדגם הספציפי (הנע בין 3.2 מ"מ בדגמי 1 אינץ' ל-6.4 מ"מ בדגמי 2 אינץ') מבלי לסתום או לפגוע בחדרים הפנימיים.
ש: מהי עילוי היניקה היבש המקסימלי של משאבת הסרעפת SS?
ת: דיאפרגמות אלסטומריות סטנדרטיות משיגות הרמת יניקה יבשה של עד 4.5 מטר (15 רגל) והרמת יניקה רטובה עד 8.5 מטר (28 רגל), בהתאם לצמיגות הנוזל ולחץ האדים.
ש: כיצד אוכל למנוע קרע בסרעפת כתוצאה מ-לחץ יתר?
ת: לווסת את לחץ האוויר הנכנס באמצעות מסנן אוויר-שילוב וסת כך שלחץ הפריקה לעולם לא יחרוג מהמגבלה של 8.3 בר. עבור יישומי פריקה סגורים-, התקן לולאת מעקף תרמית או-הקלה.
ש: האם MTRs (דוחות בדיקת חומרים) זמינים עבור רכיבי הנירוסטה?
ת: כן. EN 10204 3.1 תעודות בדיקת טחנה מסופקות עבור כל הרכיבים המתכתיים המורטבים (מארז משאבה, סעפות) כדי לאמת את ההרכב הכימי.
ש: האם משאבה זו מתאימה לפעולה רציפה במפעל 24/7?
ת: כן. מערכת חלוקת האוויר משתמשת במנגנון שסתום סליל לא-משומן-ללא עמידה המיועד למחזורי עבודה רציפים ללא בעיות התחממות יתר תרמיות הנפוצות בהנעי מנועים חשמליים.
ש: מהו כיסוי האחריות הסטנדרטי עבור יישומים תעשייתיים?
ת: ליחידות יש אחריות של 12- חודשים על פגמי ייצור המכסה את כל רכיבי הדיור המתכתיים שאינם נלבשים מתאריך ההתקנה.
